Cum alegi un debitmetru industrial pentru lichide și gaze – Ghid complet
Alegerea unui debitmetru industrial este una dintre deciziile de instrumentație cu cel mai mare impact asupra procesului. O alegere greșită nu înseamnă doar o măsurătoare inexactă – înseamnă facturi energetice eronate, pierderi de materie primă nedetectate, control de proces instabil sau, în aplicațiile de transfer fiscal, litigii comerciale.
Problema reală este că pe piață există cel puțin șapte tehnologii diferite de debitmetrie, fiecare cu avantaje clare și limitări la fel de clare. Nu există o tehnologie universală. Un debitmetru electromagnetic excelent pe apă devine complet inutilizabil pe gaze sau hidrocarburi. Un debitmetru termic de masă care funcționează perfect pe aer comprimat va da erori grave pe un lichid.
Acest ghid explică fiecare tehnologie, compară aplicabilitatea lor pe lichide față de gaze și oferă un proces clar de selecție.
Ce este un debitmetru și ce măsoară
Un debitmetru este un instrument care cuantifică cantitatea de fluid care trece printr-o secțiune de țeavă într-un interval de timp. Există două tipuri fundamentale de măsurătoare:
Debit volumetric – exprimat în m³/h, l/h, l/min. Măsoară volumul de fluid, fără a ține cont de densitate. Dacă temperatura sau presiunea variază, volumul se schimbă pentru același conținut de masă.
Debit masic – exprimat în kg/h, t/h. Măsoară direct masa de fluid. Nu este afectat de variațiile de temperatură, presiune sau densitate.
Alegerea între debit volumetric și masic depinde de aplicație. Procesele chimice, dozarea și transferul fiscal de gaze necesită debit masic. Aplicațiile de monitoring, alimentare cu apă sau irigații lucrează cu debit volumetric.
Cele 7 tehnologii principale de debitmetrie
1. Debitmetru electromagnetic (Magmeter)
Principiu: Fluidul conductor traversează un câmp magnetic generat de electromagneți montați pe exterior. Prin inducție electromagnetică (legea Faraday), se generează o tensiune proporțională cu viteza de curgere.
Unde funcționează bine:
- Apă potabilă, apă uzată, nămol
- Soluții acide și alcaline
- Paste și slurry-uri cu conductivitate electrică
- Lichide alimentare conductive
Limitări clare:
- Nu funcționează pe fluide neconductive – hidrocarburi (petrol, motorină, benzină), uleiuri pure, apa ultrapură
- Nu poate măsura gaze sau abur
- Necesită țeavă complet umplută – nu funcționează pe conducte parțial pline
- Necesită conductivitate minimă a fluidului (≥5 µS/cm în versiunile standard)
Acuratețe tipică: ±0,2–0,5% din valoarea măsurată
Turndown tipic: 30:1 până la 1000:1 (depinde de producător și model)
Cerințe de instalare: 5–10D amonte, 2–5D aval (variază cu producătorul)
2. Debitmetru Coriolis
Principiu: Fluidul trece prin unul sau două tuburi care vibrează la frecvență proprie. Forța Coriolis generată de masa în mișcare produce o torsionare proporțională cu debitul masic. Același principiu permite măsurarea directă a densității.
Unde funcționează bine:
- Aplicații unde acuratețea este critică (transfer fiscal, dozare chimică, rețete de produs)
- Lichide de orice tip – apă, hidrocarburi, acizi, paste, siropuri
- Gaze – inclusiv gaze de proces, CO₂, gaze lichefiate
- Fluide cu densitate sau viscozitate variabilă
- Aplicații unde se doresc simultan debitul masic și densitatea
Limitări clare:
- Cel mai scump tip de debitmetru
- Pierdere de presiune mai mare față de tehnologiile non-invazive
- Fluide cu bule de gaz mari pot perturba vibrația tubului
- Nu este recomandat pentru dimensiuni foarte mari de țeavă din considerente economice (există modele până la DN300, dar costul crește exponențial)
Acuratețe tipică: ±0,1–0,5% din valoarea măsurată (dintre cele mai bune pe piață)
Turndown tipic: 100:1 și peste
Cerințe de instalare: fără cerințe stricte de lungime dreaptă; trebuie evitată instalarea lângă surse puternice de vibrație
3. Debitmetru vortex
Principiu: Un obstacol (bluff body) plasat în calea fluidului generează vârtejuri alternative (efect von Kármán). Frecvența vârtejurilor este direct proporțională cu viteza de curgere.
Unde funcționează bine:
- Abur (saturate și supraîncălzit) – una dintre cele mai populare aplicații
- Gaze curate și gaze de utilitate (aer comprimat, azot, CO₂)
- Lichide curate cu viscozitate redusă
Limitări clare:
- Nu funcționează la debite mici – sub un debit minim (Reynolds number critic), vârtejurile nu se mai formează, iar măsurătoarea devine imposibilă
- Nu este recomandat pentru fluide cu particule sau vâscoase (depuneri pe bluff body)
- Sensibil la vibrații externe, care pot fi interpretate ca vârtejuri false
- Necesită lungime dreaptă semnificativă: 15–20D amonte după coturi în plane diferite, 5D aval
Acuratețe tipică: ±0,5–1% din valoarea măsurată
Turndown tipic: 20:1 până la 40:1
Cerințe de instalare: 15–20D amonte, 5D aval
4. Debitmetru ultrasonic
Există două variante cu principii diferite:
Transit time (timp de tranzit): Doi traductori piezoelectrici emit impulsuri ultrasonice alternativ în sensul și contra sensului curgerii. Diferența de timp de propagare este proporțională cu viteza fluidului.
- Funcționează pe lichide curate sau cu particule fine
- Nu funcționează bine dacă există bule de gaz – ultrasunetele sunt dispersate
- Disponibil în versiune clamp-on (montaj exterior pe țeavă, fără tăierea conductei)
- Bun pentru țevi mari și pentru retrofit fără oprirea procesului
Doppler: Emite unde ultrasonice care se reflectă pe particule sau bule din fluid.
- Funcționează pe lichide cu particule sau bule în suspensie
- Mai puțin precis decât transit time
- Nu este recomandat pentru lichide curate
Unde funcționează bine:
- Apă, apă uzată, lichide chimice curate (transit time)
- Lichide cu suspensii sau bule (Doppler)
- Țevi mari unde instalarea în linie ar fi costisitoare
- Situații de retrofit sau monitorizare temporară (clamp-on)
- Gaze curate – modelele multi-fascicul funcționează bine pe gaze
Limitări clare:
- Bule de gaz în lichid distrug măsurătoarea la versiunile transit time
- Acuratețea versiunii clamp-on este mai mică față de montajul în linie
- Pereții interni ai țevii trebuie să fie în contact bun cu traductorul (coroziunea sau depunerile pe peretele interior afectează semnalul)
Acuratețe tipică: ±0,5–2% (în linie), ±1–3% (clamp-on)
Turndown tipic: 30:1 până la 100:1
Cerințe de instalare: 10D amonte, 5D aval (in-line); 15–30D amonte (clamp-on, depinde de geometria locului)
5. Debitmetru termic de masă (Thermal Mass)
Principiu: Doi senzori de temperatură și un element de încălzire măsoară transferul de căldură al gazului care trece. Fluxul de căldură este proporțional cu debitul masic.
Unde funcționează bine:
- Gaze curate sau puțin contaminate: aer comprimat, azot, CO₂, biogaz, gaze naturale, aer de combustie
- Debite mici de gaz, unde alte tehnologii nu mai sunt precise
- Aplicații unde se dorește debit masic fără compensare externă de temperatură și presiune
- Stații de epurare (măsurare aer de aerare)
Limitări clare:
- Nu funcționează pe lichide în configurația standard
- Sensibil la compoziția gazului – dacă gazul se modifică (ex: amestec variabil), calibrarea inițială devine inexactă
- Umiditatea sau condensul pe senzor produce erori semnificative și poate deteriora senzorul
- Nu este recomandat pentru gaze coroz sau saturate (condens)
- Pierdere de presiune mai mare în versiunile inline la debite mari
Acuratețe tipică: ±1–2% din valoarea măsurată
Turndown tipic: 10:1 până la 100:1
Cerințe de instalare: 10–15D amonte, 5D aval
6. Debitmetru cu deplasare pozitivă (Positive Displacement – PD)
Principiu: Mecanisme de precizie (rotoare cu came, pistoane, angrenaje ovale) capturează volume exacte de fluid și le transferă din intrare în ieșire. Numărul de rotații este direct proporțional cu volumul total de fluid trecut.
Unde funcționează bine:
- Fluide vâscoase: uleiuri, lubrifianți, combustibili grei, siropuri, vopsele
- Aplicații de transfer fiscal și contorizare (combustibili, lubrifianți)
- Debite mici cu cerință de acuratețe ridicată
- Locații fără alimentare electrică (versiunile mecanice)
Limitări clare:
- Necesită fluid curat – particulele mai mari de 100 µm deteriorează piesele de precizie; filtrare obligatorie
- Nu este recomandat pentru fluide abrazive
- Pierdere de presiune crescută la fluide vâscoase și debite mari
- Piesele în mișcare implică uzură și necesitate de mentenanță periodică
- Nu se utilizează pe gaze în versiunile standard pentru lichide
Acuratețe tipică: ±0,1–0,5% din valoarea măsurată
Turndown tipic: 15:1 până la 100:1 (mai mare la viscozitate ridicată)
Cerințe de instalare: nu necesită lungime dreaptă de țeavă
7. Debitmetru cu presiune diferențială (DP – placă de orificiu, Venturi, Pitot)
Principiu: O restricție calibrată în curgere (orificiu, Venturi, Pitot) creează o diferență de presiune proporțională cu pătratul vitezei de curgere. Un transmițător DP măsoară această diferență și calculează debitul.
Unde funcționează bine:
- Aplicații standard pe lichide, gaze și abur
- Conducte mari unde alte tehnologii ar fi prea costisitoare
- Situații unde simplitatea și costul redus primează față de acuratețe maximă
Limitări clare:
- Pierdere permanentă de presiune (mai mare la orificiu, mai mică la Venturi)
- Acuratețe mai scăzută față de tehnologiile moderne (±0,5–2%)
- Turndown limitat: tipic 3:1 până la 5:1 pe un singur domeniu
- Sensibil la variațiile de densitate ale fluidului (necesită compensare PT)
- Placa de orificiu poate fi erodată de fluide cu particule abrazive
Acuratețe tipică: ±0,5–2% din valoarea măsurată
Turndown tipic: 3:1 până la 5:1
Cerințe de instalare: 20–40D amonte, 5D aval (variază cu tipul)
Comparație directă: lichide față de gaze
Pe lichide – Care tehnologie funcționează
| Tehnologie | Lichide curate | Lichide vâscoase | Lichide cu particule | Hidrocarburi | Abur |
|---|---|---|---|---|---|
| Electromagnetic | ✓ | ✓ | ✓ | ✗ | ✗ |
| Coriolis | ✓ | ✓ | ✓ | ✓ | ✗ |
| Vortex | ✓ | ✗ | ✗ | ✓ | ✓ |
| Ultrasonic transit time | ✓ | ✓ | parțial | ✓ | ✗ |
| Ultrasonic Doppler | parțial | parțial | ✓ | parțial | ✗ |
| Deplasare pozitivă | ✓ | ✓ (excelent) | ✗ | ✓ | ✗ |
| DP (orificiu/Venturi) | ✓ | ✓ | parțial | ✓ | ✓ |
Pe gaze – Care tehnologie funcționează
| Tehnologie | Gaze curate | Gaze umede | Gaze corozive | Abur | Debit masic direct |
|---|---|---|---|---|---|
| Termic de masă | ✓ (excelent) | ✗ | parțial | ✗ | ✓ |
| Coriolis | ✓ | ✓ | ✓ | ✗ | ✓ |
| Vortex | ✓ | parțial | parțial | ✓ | cu compensare |
| Ultrasonic | ✓ | parțial | parțial | ✗ | cu compensare |
| DP (orificiu/Venturi) | ✓ | ✓ | ✓ | ✓ | cu compensare |
| Electromagnetic | ✗ | ✗ | ✗ | ✗ | ✗ |
| Deplasare pozitivă | ✗ | ✗ | ✗ | ✗ | ✗ |
Cum alegi corect – Pași practici
Selecția unui debitmetru se face în ordine. Fiecare pas elimină opțiuni nepotrivite.
Pasul 1 – Definește fludul
- Este lichid sau gaz? (elimină imediat mai multe opțiuni)
- Este conductiv electric? (dacă nu → electromagnetic exclus)
- Conține particule sau bule? (influențează ultrasonicul)
- Este vâscos? (>10 cP → deplasare pozitivă sau Coriolis)
- Este coroziv? (materiale de construcție și acoperiri speciale)
- Compoziția este constantă sau variabilă? (critic pentru termic și Coriolis pe gaze)
Pasul 2 – Definește condițiile de proces
- Presiune maximă și minimă de operare
- Temperatură maximă și minimă de operare
- Domeniu de debit: minim, normal, maxim (turndown necesar)
- Variații de debit: sunt frecvente sau procesul este stabil?
Pasul 3 – Definește cerința de acuratețe
- Monitoring general: ±1–2% este suficient → DP, ultrasonic clamp-on
- Control de proces: ±0,5% → electromagnetic, vortex, ultrasonic in-line
- Transfer fiscal sau dozare critică: ±0,1–0,2% → Coriolis, deplasare pozitivă

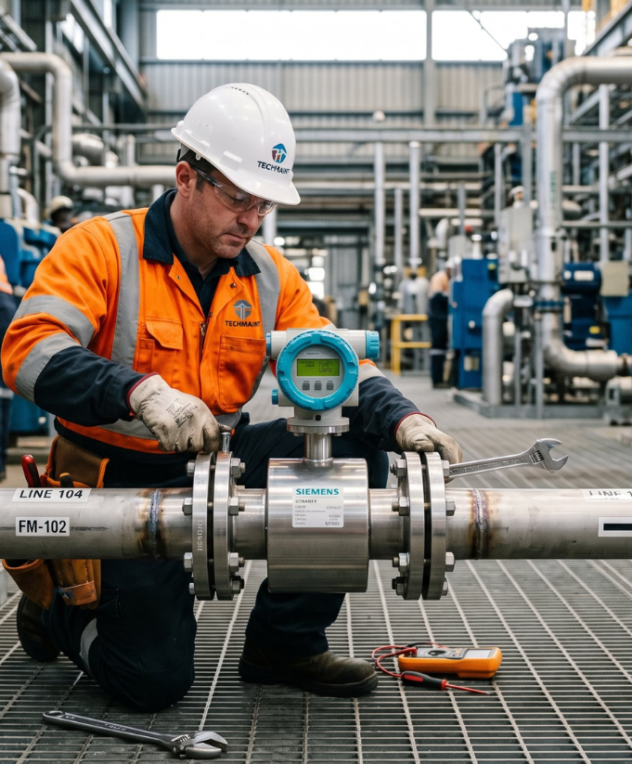

Pasul 4 – Evaluează condițiile de instalare
- Există spațiu pentru lungimea dreaptă de țeavă necesară?
- Este posibilă întreruperea procesului pentru instalare?
- Există vibrații sau câmpuri electromagnetice intense?
- Ce dimensiune are conducta?
Pasul 5 – Evaluează cerințele de output și integrare
- Semnal necesar: 4-20 mA, HART, Modbus, Profibus, Profinet?
- Se doresc funcții suplimentare: temperatură, densitate, calcul debit masic?
- Există cerințe de certificare: ATEX, IECEx, SIL?
Pasul 6 – Evaluează costul total pe durata de viață
Costul inițial este doar o parte. Costul total include:
- Prețul de achiziție
- Costul instalării (inclusiv modificări de țeavă)
- Frecvența și costul calibrărilor
- Pierderea de presiune (energie consumată pe durata de viață)
- Costul pieselor de schimb și al mentenanței
Debitmetrul electromagnetic are cost de achiziție mediu și aproape zero costuri de mentenanță (fără piese mobile). Debitmetrul cu deplasare pozitivă are cost de achiziție mai mic dar implică mentenanță periodică a pieselor în mișcare.
Greșeli frecvente la selectarea debitmetrelor
Greșeala 1 – Selectarea bazată exclusiv pe preț
Un debitmetru DP cu placă de orificiu costă semnificativ mai puțin decât un electromagnetic sau Coriolis. Dar pierderea permanentă de presiune pe care o introduce costă energie zilnic. Pe o pompă de 50 kW care lucrează 8.000 h/an, chiar și o pierdere de presiune de câțiva mbar se traduce în costuri semnificative pe an.
Greșeala 2 – Ignorarea proprietăților fluidului
Cea mai frecventă eroare: instalarea unui debitmetru electromagnetic pe un fluid neconductiv (ulei, motorină, benzină). Instrumentul nu va funcționa deloc sau va da citiri complet aleatorii.
Greșeala 3 – Subestimarea turndown-ului necesar
Dacă procesul necesită măsurare corectă atât la 10% cât și la 100% din debitul nominal, turndown-ul trebuie să fie de cel puțin 10:1. Un debitmetru DP standard are turndown de 3:1–5:1, ceea ce îl face nepotrivit pentru procese cu variații mari de debit.
Greșeala 4 – Ignorarea condițiilor de instalare
Un debitmetru vortex instalat la 2D amonte de un cot va da erori de 5–15%, indiferent cât de bun este senzorul. Acuratețea declarată de producător este valabilă numai dacă sunt respectate condițiile de instalare.
Greșeala 5 – Alegerea debitmetrului termic pentru gaze cu compoziție variabilă
Dacă compoziția gazului se modifică (ex: biogaz cu conținut variabil de CH₄/CO₂), un debitmetru termic calibrat pentru o compoziție fixă va introduce erori proporționale cu deviatoția de la calibrare. Soluția este un Coriolis sau un ultrasonic cu compensare de compoziție.
Greșeala 6 – Utilizarea vortex-ului la debite mici
Sub un debit minim specific fiecărui model, vârtejurile von Kármán nu se mai formează, iar instrumentul nu mai poate face nicio măsurătoare. Dacă procesul implică perioade de debit zero sau aproape zero, vortex-ul nu este alegerea potrivită.
Exemple practice din industrie
Stație de tratare apă potabilă – DN300 Fluid: apă potabilă, conductivitate bună. Decizie: debitmetru electromagnetic. Fără piese mobile, fără pierdere de presiune semnificativă, acuratețe ±0,2%, turndown 1000:1.
Linie de dozare acid sulfuric 98% – DN25 Fluid: acid sulfuric concentrat, coroziv, flux mic și critic. Decizie: debitmetru Coriolis cu materiale Hastelloy. Acuratețe ±0,1%, măsurare masică directă, rezistență chimică adecvată. Prețul ridicat este justificat de criticitatea dozării.
Măsurare aer comprimat pentru bilanț energetic – DN50 Fluid: aer comprimat, gaz curat. Decizie: debitmetru termic de masă. Debit masic direct, fără compensare PT, cost accesibil, turndown larg.
Contorizare combustibil diesel – cisternă la pompă – DN40 Fluid: motorină, hidrocarburi, vâscozitate medie. Decizie: debitmetru cu deplasare pozitivă (roți ovale). Precizie de transfer fiscal, acuratețe ±0,1%, fără cerințe de lungime dreaptă.
Măsurare abur saturat – DN100 Fluid: abur saturat 180°C. Decizie: debitmetru vortex cu compensare de temperatură și presiune. Temperatura ridicată exclude ultrasonicul clamp-on standard. Vortex-ul este tehnologia de referință pentru abur în domeniul industrial.
Concluzie
Alegerea unui debitmetru industrial nu se reduce la o decizie simplă. Depinde de fluid, de condițiile de proces, de cerința de acuratețe, de spațiul disponibil și de costul total pe durata de viață.
Regula de bază:
- Apă și lichide conductive → electromagnetic
- Gaze curate → termic de masă sau vortex
- Abur → vortex
- Acuratețe maximă sau debit masic → Coriolis
- Lichide vâscoase sau transfer fiscal → deplasare pozitivă
- Retrofit fără oprire sau țevi mari → ultrasonic clamp-on
- Cost minim pe conducte mari → DP (orificiu/Venturi)
Fiecare aplicație are soluția sa optimă. Investiția în selecția corectă de la început elimină problemele de măsurare, relucrările și costurile ascunse pe durata de viață a instalației.
Pentru consultanță tehnică în dimensionarea și alegerea debitmetrului potrivit procesului tău, echipa DIVINOV ENGINEERING oferă suport specializat, de la analiza aplicației până la livrarea și punerea în funcțiune a echipamentului.
